分享|地埋式箱变概述

时间: 2018-12-24 11:44:38来源: 江西国翔电力设备有限公司

概述随着城乡现代化建设进程的加快,城市的建设已步入旨在街景市貌的都市美容阶段。传统的箱式变电站错落无序地挤占闹市的黄金地面,与优美的城市环境显得格格不入。城市规划、高速公路、公共设施的建设对电力设备的要求越来越高,在欧、美、日等发达,已按照城市设计理念,逐步将变压器埋入地下安装。

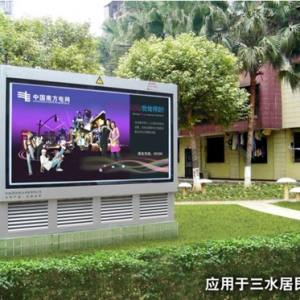

地埋式箱变就是为了满足上述领域的要求而设计开发的全新的一种电力成套设备。地埋式箱变主要由地埋式变压器和广告灯箱式的户外开关设备组成。地埋式变压器是由变压器、高压负荷开关、熔断器等组合在一起的一种新型的紧凑型的变电设备,它安装在地坑中,不占用地表空间,而且能在一段时间内浸没在水中运行。广告灯箱式的户外开关设备为集广告牌及户外开关设备与一体的混合结构,安装在地面。箱体内部为户外高低压配电柜,两侧为广告灯箱,具有的视觉效果。 地埋式箱变符合城市设计理念,占地面积小,美化环境,适用于城市交通主干道、住宅小区、机场、车站、高速公路等场所。将成为城市配网设备的改造趋势


地埋式箱变主要由地埋式变压器和箱式户外开关设备组成。地埋式变压器是由变压器、高压负荷开关、熔断器等组合在一起的一种新型的紧凑型的变电设备,它安装在地坑中,不占用地表空间,而且能在一段时间内浸没在水中运行。箱式户外开关设备为户外开关设备为一体的混合结构,安装在地面。箱体内部为户外高低压配电柜,具有占地少、不影响地面建筑设施等。

2特点


2.1  地下式组合变压器


地埋式箱变采用的地下式组合变压器具有以下特点:


(1)箱体采用不锈钢制作、全密封,防护等级达IP68,可浸入水中运行。


(2)高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式,运行加。


(3)采用环烷基变压器油,确保具有良好的散热能力,


(4)可采用非晶合金铁心,节能效果显著。


(5)绝缘耐热等级高,。


(6)后备及插入式熔断器,给予变压器的保护。


(7)负荷开关具有二、三、四位置形式,适用于多种供电系统。




2.2 预制式地坑基础


地埋式箱变的地坑基础在工厂预制,预制的地坑基础具有以下特点:


(1)地坑基础可采用6mm以上钢板预压成型,全密封结构,确保地表水及其它杂物不能进入地坑内:也可采用预制式钢筋混凝土结构,采用的防水技术处理,确保基础不渗漏,


(2)地坑底部设置有集水池,并可以安装自动排水系统控制的潜水泵。


(3)地坑内安装有高低压电缆安装支架,方便电缆安装固定。


(4)地坑内安装有防水照明灯,方便检修。


(5)基础顶盖设有可打开的检修孔。




8.2.3 箱式户外开关设备


(1)开关设备的保护外壳采用箱式结构,外壳的两门可全角度打开,并有气动弹簧支撑定位,便于开关设备的操作和维护。


(2)箱变设有隔热层,具有良好的隔热作用。


(3)开关设备采用双层门结构,防护等级达到标准。


(7)隐藏在箱变内的风机可以自动对地坑基础内进行排风和送风来降低温度。





3防水


3.1 地埋变的防水处理


地埋式箱变的地下式组合变压器虽然允许浸没在水中运行,但为了地下式变压器的长期可靠运行,地坑基础内的防水及排水进行周全的考虑和设计。


对于地下水位较低(低于地坑基础底部)的地区,采用预制式地坑结构,地坑顶部通风孔具备有效的通风和防雨能力,地坑基础底部铺设走水砂卵石,水可以直接渗入地下,对于地下水位较高(高于地坑基础底部)的地区,采用预制全封闭混凝土地坑结构,防止地表水流入及地下水渗入地坑内。




3.2 地埋变的散热


地埋式箱变主要从以下几个方面地下式变压器的温升和散热:


(1)地下式变压器采用S11系列低损耗产品或非晶合金铁心的产品,空载损耗及负载损耗都有很大程度的降低,所以发热量低。


(2)变压器的耐热等级高,具有较大的温升裕度,也提高了变压器的过负荷能力。


(3)在配电箱与基础地坑之间,设置了进风及出风风机,当地下式组合变压器的温升达到设定值时进行强送/排风降温,地下式变压器的正常进行。




4技术优点


4.1 高可靠性


地埋式箱变所选用的地埋式变压器箱体外壳采用不锈钢制作,全密封,高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式。了地埋式变压器的和密封能力,整体防护等级达到IP68,可短时浸没在水中运行。


高压配置插入式和后备熔断器,在变压器发生故障时,可迅速切断,不影响整体线路。


变压器地坑基础设计和制作时进行了防水及排水考虑,顶部通风孔具备有效的防雨防水功能,侧部及底部用特种防水材料处理,渗水不能侵入,在底部安装有受自动地埋式箱变可以浸没在水中运行,可抵御洪涝灾害,所有各项措施地埋变20年的使用寿命,可以免维护、修,有效提高了供电系统的可靠性。




4.2 自动化程度高


地埋式箱变可通过采用GPRS无线网络技术的地下式变压器综合操控装置,向控制中心或设备管理人员报告地下式组合变压器和低压设备的运行状况,还可以实现遥远控制以及对高压断路器实行电操,大的方便了对地下式组合变压器的操控和使用。




4.3 与普通箱变的比较


一般的箱变占地面积较大,难以很好地与环境协调。特别是在一些的生活小区新建道路,杂处在小区和道路上的配电设施或箱式变电站不能与小区和道路环境相协调,影响到小区和道路整体的美观,甚至会影响到道路的市容景观。


而地埋式箱变因为变压器安装在地下,不影响周围环境,安装在地面的配电箱体积小,很容易与周围环境相协调。如在生活小区里,地面的配电箱可以与小区绿化配套,成为小区景致的一部分。地面上的配电箱同时可以设计成广告灯箱。

安装

正常环境下面配电变压器宜采用柱上安装或露天落地安装。工厂、车间、市郊生活区的配电变压器,根据具体情况可安装在室内 。9.1


1 单柱


变压器、高压跌落式熔断器和高压避雷器装在同一根电杆上。结构简单,安装方便,用料少,占地少,适用于安装50KVA以下的配电变压器.




2 双柱


由高压线终端电杆和另一根副杆(长约7.5M)组成。比单柱式坚固,可安装63-315KVA的配电变压器露天落地安装变压器直接放在高度不低于2.5M砖石垒成的台(墩)上。拆装变压器方便,变压器容量不受限制。




3 配电变压器安装的技术要求


3.1 柱上安装的配电变压器的技术要求:


1)变压器底座距地面不应小于2.5m,所有的铁件要接地。


2)裸露导电部分距地面的高度应在3.5m以上。


3)变压器底座应与台架固定,上部应用金具与电杆固定。


4)变压器的上引线和下引线均应采用多股绝缘线。高压跌落式熔断器距地面不应小于4m,高压熔断器中间相与边相距离不应小于0.5m,高压熔断器的瓷件中心线与垂线间的夹角为250-300。


5) 应悬挂“禁止攀登,高压危险!”的警告牌。




3.2 露天落地安装的配电变压器技术要求:


1) 落地式变压器的基础应高出地面0.2m,如在积水地区,变压器周围应设在排水沟道;变压器四周设置砖石围墙,其围墙高度不低于1.8m,围墙的门应采用耐火材料制成,且设计在变压器低压侧一方,门应向外开,并在门上装锁。不宜采用竹、木围栏。


2) 变压器采用台(墩)式安装,其台(墩)高度不应低于2.5m。


3)室外装设两台以上变压器,其外壳相隔的距离不应小于1.25m。


4)变压器外壳应妥善地。


5)压器距可燃性建筑物的距离不应小于5m,距耐火建筑物的距离不应小于3m。


6)在围墙或台(墩)上,悬挂“止步,高压危险”的警告牌。




3.3 室内安装的配电变压器的技术要求:


1)室内应有良好的自然通风。


2)变压器室的耐火等级应为一级。


3)压器外廓距后墙壁、侧墙壁净距不应小于0.6m,距门净距不应小于0.8m;变压器室的门窗均应向外开,且门窗的下方应有百叶窗。
