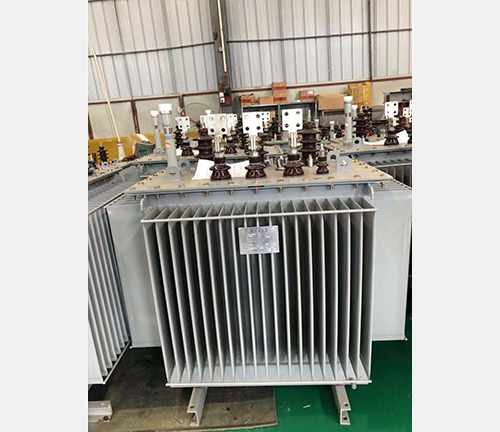

油浸变压器概述
油浸变压器概述
配电变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将10（6）kV或35kV网络电压降至用户使用的230/400V 母线电压。此类产品适用于交流50（60）Hz，三相至大额定容量2500kVA（单相至大额定容量833kVA，一般不使用单相变压器），可在户内（外）使用，容量在315kVA 及以下时可安装在杆上，环境温度不高于40℃，不低于-25℃，至高日平均温度30℃，至高年平均温度20℃，相对湿度不过90%（环境温度25℃），海拔高度不过1000m。若与上述使用条件不符时，应按GB6450-86的有关规定，作适当的定额调整。
发展历程变压器油是石油类的液体，有燃烧的可能性，方面有缺点。但由于变压器油具有性能优良和价格低廉的特点，绝大多数的电力变压器仍使用变压器油作为绝缘和冷却介质。
19世纪末，变压器开始使用变压器油作为绝缘和冷却介质，出现了油浸式变压器，变压器油除存储量丰富、价格低廉外，由于变压器油具有下列特点，因而得到广泛的应用。
1)和纤维材料配合使用，绝缘性能良好，可以减少绝缘距离，降低成本。
2)变压器油的粘度低，传热性能良好。
3)能很好地保护铁心和绕组，免受空气中湿气的影响。
4)保护绝缘纸和绝缘纸板不受氧的作用，减少绝缘材料的老化，延长变压器寿命。
目前，除一些用途的中小容量变压器和气体变压器外，绝大多数大中型变压器仍使用变压器油作为冷却和绝缘介质。
用变压器油浸渍的变压器，其绝缘的耐热等级是，长期工作温度是105℃。
性能特点
a、油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕轴的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
b、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
c、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至较低。
d、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了变压器的高度。
e、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
f、根据以上五点性能，了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。
